Les 7	Tekenen in SketchUp (3)

Het gereedschap "Cirkel"
Hetzelfde voor Het gereedschap "Cirkel". Ook hier klik je in het tekenvenster, verplaats je de muisaanwijzer en klik je nogmaals wanneer de straal van de cirkel is bereikt, of typ je de afmeting in de VCB box en klik je de Entertoets op je toetsenbord. Met de eerste klik bepaal je het middelpunt van de cirkel, met de tweede klik bepaal je het "Eindpunt" en de diameter van de cirkel.

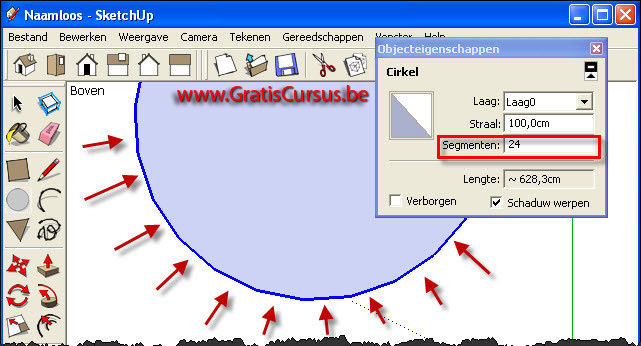

Ook een cirkel beschikt over een dialoogvenster "Objecteigenschappen" waar we het aantal zijden en de straal kunnen wijzigen. Standaard is een cirkel verdeeld in 24 segmenten, of 24 lijntjes. Wens je dit te wijzigen naar bvb 36 dan heb je per 10 graden één lijntje? Volg je nog? 36 lijntjes maal 10 graden is 360 graden, en een cirkel is? Juist, 360 graden.

Maar nu denk ik, ben ik al veel te ver aan het doordraven.

Wat je echter niet kan wijzigen is het "Eindpunt" van de cirkel. Daarom stel ik voor wanneer je een cirkel tekent, je deze tekent evenwijdig met de groene as of met de rode as. Zo weet je steeds waar je ongeveer het "Eindpunt" kunt vinden, en hoef je je niet suf te zoeken wanneer je dit nodig hebt. Bijvoorbeeld wanneer we gebruik gaan maken van het gereedschap "Verplaatsen" in samenwerking met het gereedschap Duwen/Trekken.

Wat ik je ook nog kan zeggen is wanneer je een polygoon maakt met 24 segmenten of je maakt een cirkel met 24 segmenten het enkel lijkt of dit helemaal hetzelfde is. Dit wordt duidelijk wanneer je beiden met behulp van het Duw/Trek gereedschap uittrekt. In het geval dat het een polygoon is, is deze verdeeld is in het aantal segmenten dat we hebben ingegeven, en kunnen we deze elk op hun beurt bewerken, bijvoorbeeld ook met het Duw/Trek gereedschap. Bij de cirkel is dit ook het geval, alleen worden deze niet weergegeven.

Wens je deze segmenten toch te tonen in een cirkel, of te verbergen in een polygoon, klik je "Weergave" in de menubalk en kies je "Verborgen geometrie" in het drop-downmenu. Uiteraard moet je wel eerst het object selecteren. Maar dat had je wel zelf gevonden, denk ik. De knop "Verborgen geometrie" is een wisselknop, dus wanneer de segmenten worden weergegeven en je klikt deze, worden deze verborgen. Klik je deze wanneer ze zijn verborgen, worden deze weergegeven.
Het gereedschap "Vierkant"
Met het gereedschap "Vierkant" tekenen we een rechthoek of een vierkant.

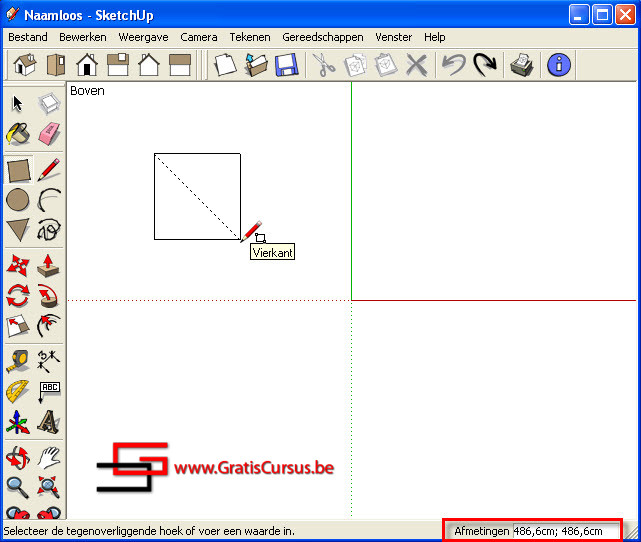

Selecteer het gereedschap "Vierkant" in de gereedschapbalk, klik in het tekengebied op de plaats waar de eerste hoek van je vierkant, of rechthoek wilt. Beweeg de muisaanwijzer diagonaal, en klik nogmaals om het tweede hoekpunt te bepalen. Ook hier heb je de mogelijkheid de afmetingen te typen. De breedte en de hoogte worden gescheiden door een puntkommateken (;). Wanneer je tekent met de 'klik - verplaats - klik' methode zal SketchUp je een diagonale stippellijn tonen wanneer je de afmetingen van een vierkant of een "golden section" hebt bereikt. Voor wie niet mocht weten wat een "golden section" is, ik ook niet. Ik heb het opgezocht op Google en het zou naar verluidt een verhouding tussen de grootste lijn en de kleinste lijn zijn, maar eerlijk gezegd, ik begrijp er de ballen van. Maar dit is ook niet belangrijk. Toch niet voor mij, misschien voor een architect of een ingenieur maar die eer is mij niet toegekend.
