Cursus SketchUp   Index - vorige - volgende

Les 8 Tekenen in SketchUp (4)

Soorten Randen (1)

Voor ik verder ga met de tekengereedschappen, wil ik het eerst even hebben over de verschillende randen rond, of in de objecten die we hebben getekend.
Het zal je ongetwijfeld wel al zijn opgevallen wanneer je bezig bent te tekenen, je soms een dunne rand te zien krijgt en soms een vette rand.
De vette rand zal ik in het vervolg hoofdrand noemen, en de dunne randen zal ik gedeelde rand noemen. Het is maar dat je weet waar ik het in godsnaam over heb.
Wanneer een object voorzien is van vette randen betekent dit dat het object, of het vlak, noem het zoals je wil, een afzonderlijk object is.
Zo zie je in onderstaande afbeelding aan de linkerzijde twee afzonderlijke objecten die eigenlijk boven elkaar liggen, en zie je aan de rechterzijde één object dat verdeeld is in twee vlakken, eigenlijk drie.

Wanneer een vlak voorzien is van dunne randen betekent dit dat dit vlak een deel is van een ander vlak.

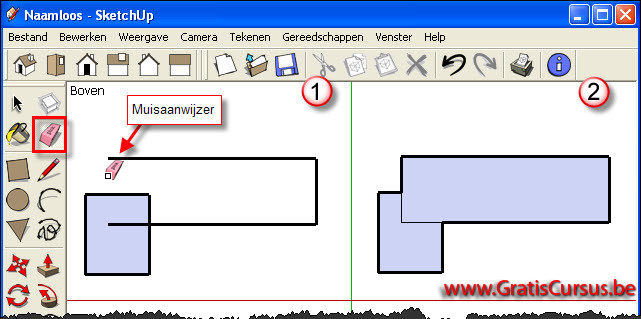

Verwijder je een hoofdrand, dan verwijder je automatisch ook de opvulling van dat vlak (1).

Verwijder je een gedeelde rand, zal dit de twee naast elkaar liggende vlakken samenvoegen tot één vlak (2).
Om een rand te verwijderen selecteer je het gereedschap "Gum" in de gereedschapbalk, beweeg je de muisaanwijzer (die is gewijzigd in een gummetje) over de rand die je wil verwijderen en klik je de linker muisknop.


Om van een hoofdrand een gedeelde rand te maken selecteer je eerst het gereedschap "Lijn".

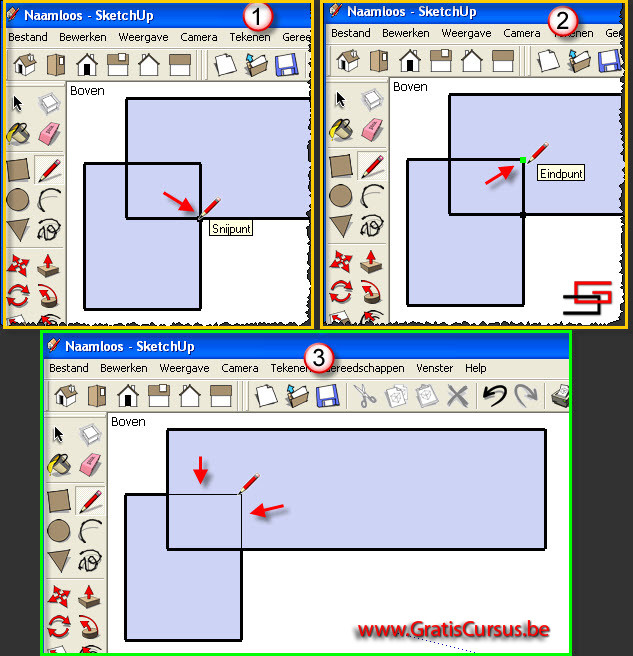

Beweeg je de muisaanwijzer over het snijpunt van beide lijnen, en wanneer SketchUp aangeeft dat hij over het "Snijding" punt is klik je de linkermuisknop (1).
Beweeg de muisaanwijzer over het "Eindpunt", en klik nogmaals (2).
De twee hoofdranden worden gewijzigd in gedeelde randen.
Mocht je deze punten niet onmiddellijk vinden is het raadzaam in te zoomen op je tekening.
Iets moeilijker kan het zijn wanneer je dit wenst te doen bij twee boven elkaar liggende cirkels.
Maar ook hier is het enige wat je hoeft te doen het "Snijpunt" punt klikken, en daarna het Eindpunt klikken van het eerste lijnsegment van de rand die je wil omvormen in een gedeelde rand.
Om het snijpunt te vinden zal je meer dan waarschijnlijk heel ver moeten inzoomen. Het makkelijkste is dat je hiervoor het scrollwieltje van je muis gebruikt.
"Computermuis" voor alle duidelijkheid.
Voor wie nog niet mocht weten wat een lijnsegment is, heb ik dit nog eens uitvergroot.
Zoals je weet is een cirkel standaard verdeeld in 24 lijnsegmenten. Wist je dit niet, lees dan eerst even de vorige les.

Wat moeten we hiervan onthouden?
Heb je twee afzonderlijke vlakken en je wil deze samenvoegen tot één vlak, dan moet je eerst het Snijpunt klikken en daarna het Eindpunt van een lijnsegment.
Voor beide klikken gebruik je het gereedschap "Lijn".



Index - vorige - volgende
