Cursus Visio 2007   go to: Index - vorige - volgende

Les 9 Shapes (2)

Shapes toevoegen, verwijderen en verplaatsen

Wanneer we een shape willen toevoegen aan onze tekening, klikken en slepen we deze uit het stencil naar de tekenpagina.

Om een shape te verplaatsen in de tekenpagina plaats je de muisaanwijzer over de shape, wanneer deze wijzigt in een vierdelig pijltje klik en sleep je deze naar de gewenste positie.
Een tweede manier om een shape te verplaatsen is deze te selecteren en de pijltjestoetsen op je toetsenbord te gebruiken (hou de Ctrl-toets op je toetsenbord ingedrukt wanneer je nog nauwkeuriger wil werken).

Wensen we een shape te verwijderen uit de tekenpagina, selecteer je deze en klik je de Delete-toets op je toetsenbord.


Selectiegrepen

Afhankelijk van het type "Shape" dat er is geselecteerd, hebben we een aantal selectiegrepen.
Om al deze selectiegrepen voor elke shape hier te gaan bespreken lijkt me dat 1 onnodig, en 2 onbegonnen werk.

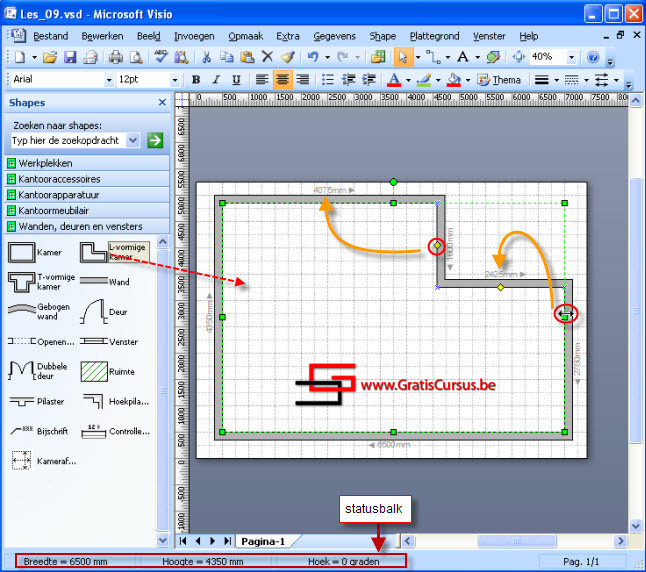

Maar om een voorbeeld te geven, de L-vormige kamer shape heeft groene en gele selectiegrepen.
Door middel van de groene selectiegrepen wijzig je de afmetingen van de shape, en door middel van de gele selectiegrepen wijzig je de vorm van de shape.

Door de selectiegrepen te klikken en te slepen kun je de eigenschappen van de shape aanpassen.

De statusbalk vermeldt de totale hoogte en breedte van de geselecteerde shape.



Een tweede manier om de eigenschappen van een shape aan te passen is deze te rechtsklikken, en te kiezen voor "Eigenschappen" in het drop-downmenu.
De beschikbare invulvakken in het dialoogvenster dat verschijnt zijn afhankelijk van de geselecteerde shape.
Zo kun je bijvoorbeeld bij de shape "Deur" het openingspercentage van de deur ingeven.
Je kunt dit trouwens ook wanneer je klikt en sleept met de gele selectiegreep die verschijnt wanneer een deur is geselecteerd.

Om een deur of venster toe te voegen aan je tekening sleep je deze in de muur waarin je deze wil plaatsen. Automatisch zal Visio deze herkennen als een deuropening of venster en deze zo ook behandelen en weergeven.
Bijvoorbeeld, je zal nooit een venster horizontaal in een verticale muur kunnen plaatsen. Visio zal dit venster automatisch draaien. En nogal goed ook, of we liepen met onze neus tegen de muur.




Index - vorige - volgende
