Les 12	Shapes (5)

Shapes indelen
Wanneer we werken met shapes die met elkaar verbonden zijn, bijvoorbeeld één of ander stroomdiagram, hebben we een betere manier om onze shapes uit te lijnen. Klik hiervoor de knop "Shapes indelen" in de werkbalk "Actie". Dit opent het dialoogvenster "Instelling configureren" waarin we tal van opties vinden om het diagram op een deftige manier uit te lijnen op de pagina.

Deze lijken me allen wel duidelijk, maar Ik zal deze eens vlug overlopen.
Het dialoogvenster is verdeeld in drie delen.
Je hebt de sectie "Plaatsing". In het vak "Opmaakprofiel", sectie "Plaatsing", bepaal je het opmaakprofiel van het diagram.
In het vak "Richting" bepalen we, wat had je gedacht, de richting van het diagram.
In het vak "Afstand" bepalen we de afstand tussen 2 shapes.

Je hebt de sectie "Verbindingslijnen".
In het vak "Opmaakprofiel", sectie "Verbindingslijnen", bepaal je het opmaakprofiel van de verbindingslijnen tussen de verschillende shapes.
In het vak "Vormgeving" bepalen we de vorm van de verbindingslijnen. Recht of gebogen.

En je hebt de sectie "Instellingen toepassen op".
Bovenaan deze sectie hebben we twee keuzes. Wil je de instellingen toepassen op het geselecteerde, of wil je de instellingen toepassen op de pagina.
Kies je voor het eerste, dan moeten er shapes zijn geselecteerd op de pagina. Nogal logisch.
Kies je voor het tweede, dan zullen deze instellingen worden toegepast op alle shapes in de pagina.

Shapes opmaken
Om de shapes op te maken in onze pagina hebben we een aantal mogelijkheden.
De eerste mogelijkheid is gebruik te maken van de opmaakwerkbalk. Ik denk dat al deze mogelijkheden je wel bekend zullen zijn uit andere Office-applicaties, dus over deze werkbalk hoef ik weinig te vertellen.

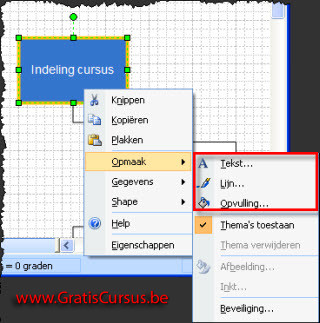

Wat heel wat meer mogelijkheden biedt voor het opmaken van een shape zijn de verschillende dialoogvensters. Rechtsklik hiervoor de shape, en kies "Opmaak" in het drop-downmenu. Zoals je kunt zien in de afbeelding hiernaast hebben we drie opties om de opmaak van de figuur te wijzigen. We hebben "tekst", we hebben "Lijn" en we hebben "Opvulling". Welke optie je ook kiest, steeds verschijnt er een dialoogvenster waarin je heel wat meer instellingen kunnen ingeven dan gelijk welke werkbalk in Visio. Zo heeft de optie "Tekst" een dialoogvenster met maar liefst zes tabbladen.

In de optie "Lijn" kunnen we onder andere de hoeken afronden en de lijndikte instellen, in de optie "Opvulling" kunnen we onder andere een patroon instellen als opvulling en een schaduw toevoegen.
>
Je ziet het, ga nooit meer naar je baas met het uitvlucht dat de opmaak van je diagram op geen kl***n trekt omdat dit niet mogelijk is in Visio.
