Cursus Visio 2007   go to: Index - vorige - volgende

Les 26 Voorbeelden (3)

Stroomdiagram

We gebruiken een stroomdiagram wanneer we processen willen analyseren, procedures documenteren, werk- of informatiestromen aangeven etc.

Een basisstroomdiagram vinden we onder de sjablooncategorie "Zakelijk".

Het eerste wat we doen wanneer we het sjabloon hebben geselecteerd is de pagina-instelling bepalen, "staand" of "liggend".
Klik hiervoor de knop "Bestand" in de menubalk, en kies "Pagina-instelling" in het drop-downmenu.
Onder het tabblad "Printerinstelling" kies je het papierformaat, en de optie "Staand" of "Liggend" en klikken de knop OK.

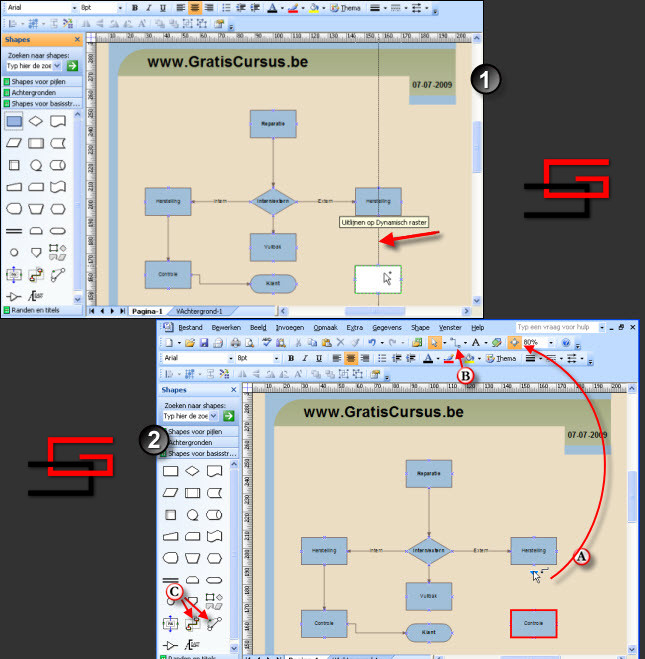

We slepen de shapes die de verschillende stappen in ons diagram vertegenwoordigen in de tekenpagina.

(1) De tweede en de daarop volgende shapes die je sleept in de tekenpagina worden automatisch uitgelijnd op de reeds bestaande shapes.
Mocht dit bij jou niet het geval zijn klik je "Extra" in de menubalk en kies je " Magneet en lijm" in het drop-downmenu. In het dialoogvenster dat verschijnt kies je het tabblad "Algemeen" en selecteer je "Dynamisch raster" in de eerste kolom. Klik vervolgens op OK.

(2) Om een shape te verbinden hebben we een aantal mogelijkheden, of je maakt gebruik van de optie "Automatisch verbinden" (A), of je maakt gebruik van de optie "Verbindingslijn" (B), of je klikt en sleept een verbindingslijn uit het stencil in de tekenpagina (C).


Functiestroomdiagram
Met functiestroomdiagrammen geven we de relatie weer tussen een bedrijfsproces en de functionele eenheden, zoals verschillende afdelingen die verantwoordelijk zijn voor dat proces.
De verschillende banden in het stroomdiagram vertegenwoordigen functionele eenheden zoals afdelingen of functies. Iedere shape stelt een stap voor in het proces en wordt in de band geplaatst voor de eenheid die verantwoordelijk is voor die stap.

Wanneer we een functiestroomdiagram maken is het eerste wat we moeten ingeven de bandrichting en het aantal banden dat we willen gebruiken in ons diagram.
Vervolgens klik en sleep je de verschillende shapes in de verschillende banden en verbind je deze met elkaar.

Wens je banden toe te voegen klik en sleep je een shape-functieband uit het stencil "Shapes voor horizontale functiestroomdiagrammen" naar de grens van de band waar u de shape wilt toevoegen.
Wanneer je gekozen hebt voor een verticaal stroomdiagram dan is dit natuurlijk "Shapes voor verticale functiestroomdiagrammen", daar moet je ook niet voor gestudeerd hebben.

De nieuwe functieband wordt automatisch uitgelijnd met de positie van de andere functiebanden op de tekenpagina.

Om een band te verwijderen klik je het label van de band die je wilt verwijderen en druk je vervolgens op de Delete-toets op je toetsenbord.



Index - vorige - volgende
