Les 9	Tekenen in SketchUp (5)

Het gereedschap "Boog"

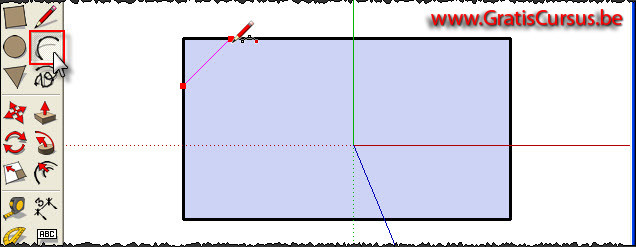

Net als het gereedschap "Lijn" tekent het gereedschap "Boog" enkel lijnen, met dit verschil dat we met de Boog bogen tekenen, wat had je gedacht. We kunnen deze gebruiken om bijvoorbeeld een rechthoek te voorzien van afgeronde hoeken, door middel van de klik - klik - sleep methode. Met de eerste klik bepaal je het eerste Eindpunt, met de tweede klik bepaal je het tweede Eindpunt, en met de derde klik bepaal je de straal. Een voorbeeld: Klik de rand van de rechthoek waar je de ronde hoek wil beginnen. Klik nogmaals op de tweede rand waar je de ronde hoek wil eindigen. Ter informatie: Wanneer de hoek tussen de twee punten een waarde heeft bereikt van 45°, wordt de lijn tussen de twee punten paars gekleurd. Dit is een louter een indicatie dat je hoek 45° is, en voor het maken van een rechthoek met ronde hoeken, de perfecte ronding.

>
Beweeg de muisaanwijzer over de rand, en de boog, of ronding van de hoek, noem het zoals je wil, zal verschijnen. Wanneer ook deze wijzigt in de kleur magenta klik je voor de derde maal.

De perfect afgeronde hoek is een feit (1). Verwijder de overtollige randen met het gummetje (2) en je eerste hoek is afgewerkt.

We herhalen deze handelingen voor de onderste hoek. Om de onderste afgeronde hoek perfect uit te lijnen met de bovenste, bewegen we eerst de muisaanwijzer over het Eindpunt van de eerst afgeronde hoek, en bewegen we de muisaanwijzer naar benden. De groene hulplijn die verschijnt (in onderstaande afbeelding niet zo goed te zien) geeft ons een indicatie dat we op dezelfde verticale lijn zitten. Heb je de onderste rand bereikt klik je voor de eerste maal, om het eerste Eindpunt te bepalen.

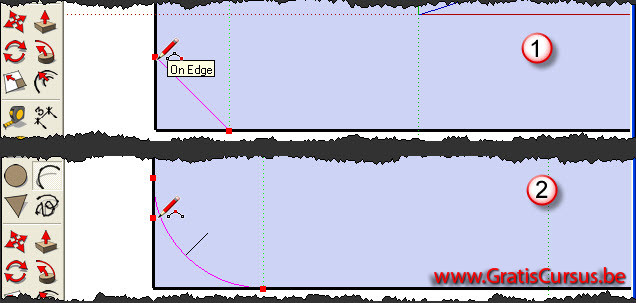

Vervolgens doe je juist hetzelfde dan bij de bovenste hoek. Bepaal de juiste instelling voor de hoek. Dus wanneer de verbindingslijn magenta kleurt bepaal je het tweede Eindpunt door een tweede maal te klikken (1). En wanneer de boog van de hoek magenta kleurt klik je voor de derde maal.

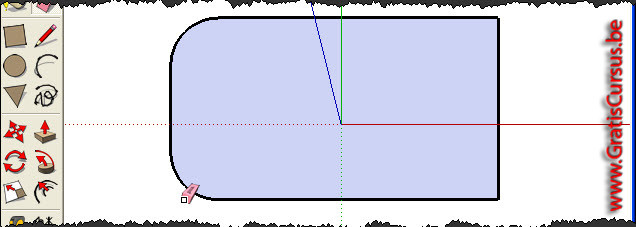

Als laatste verwijder je ook hier de overtollige randen met het gummetje.


Dit is louter informatief:
Een Boog bestaat standaard uit 12 segmenten. Typ een getal gevolgd door de letter "s", om dit te wijzigen. Net als bij de polygoon en de cirkel.
Ook hier hetzelfde, wens je de instellingen van de Boog later te wijzigen, rechtsklik je de rand van de Boog, en kies je "Objecteigenschappen" in het drop-downmenu.
