Les 20 |
Pagina's |
|
|
Werken met meerdere pagina's |
In Visio kunnen we werken met meerdere pagina's, dit kan handig zijn wanneer we verschillende kantoorruimtes moeten tekenen. Op deze manier hoeven we voor elke ruimte geen afzonderlijk bestand te maken. |
In dit voorbeeld maak ik een grondplan van meerdere kantoren die zich bevinden op verschillende verdiepingen. |

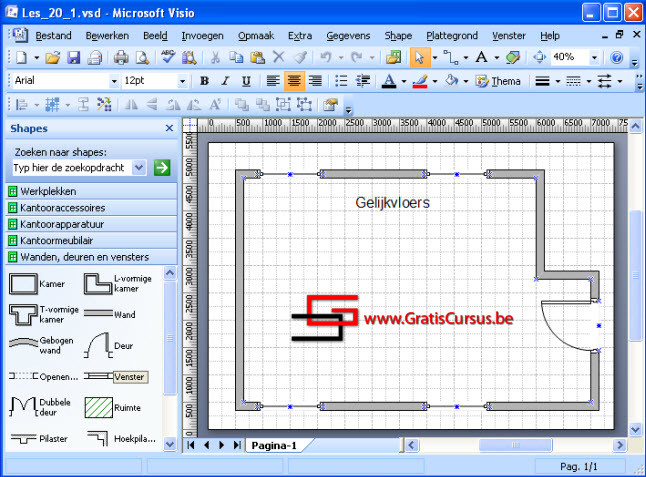

In mijn eerste pagina heb ik reeds het plan van de benedenverdieping getekend. |
Deze bestaat uit een L-vormige kamer, een deur en een aantal vensters. |
|
|
Pagina toevoegen |
Om een pagina toe te voegen klik je de knop "Invoegen" in de menubalk, en kies je "Pagina" in het drop-downmenu.

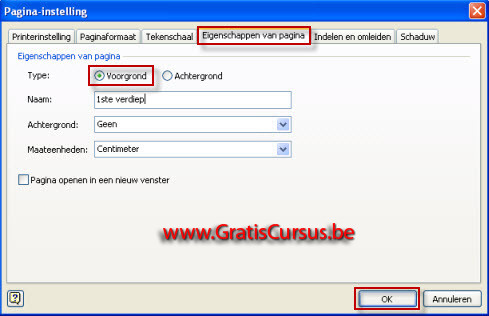

Het dialoogvenster "Pagina-instellingen" opent waar het tabblad "Eigenschappen van pagina" is geselecteerd.
Voor het type pagina selecteer je "Voorgrond", mocht dit niet zijn geselecteerd, het type achtergrond beschrijf ik in de volgende les, wanneer ik het heb over achtergronden.
Geef eventueel een naam in voor de pagina, stel een maateenheid in, en klik de knop OK.
|
|
De nieuwe pagina is nu toegevoegd aan het bestand. |
|
|
Naam wijzigen pagina |
Om de naam van een pagina te wijzigen rechtsklik je de paginatab en kies je "Naam wijzigen" in het drop-downmenu, de paginanaam wordt geselecteerd, dus het enige wat jij hoeft te doen is de naam te typen. Iets vlugger kan het door te dubbelklikken op de paginatab, ook hier zal de paginanaam worden geselecteerd en kan je beginnen typen. |
|
Paginapositie wijzigen |
Om de positie van een pagina te wijzigen klik je de paginatab, en sleep je deze naar zijn nieuwe positie. Een zwart naar benedenwijzend pijltje toont je de positie waar je de pagina zou plaatsen wanneer je de muisaanwijzer zou loslaten. |
|
Een tweede manier hiervoor is de paginatab te rechtsklikken en te kiezen voor "Pagina's opnieuw schikken".
In het dialoogvenster dat verschijnt selecteer je de pagina waarvan je de positie wil wijzigen, en klik je de naar boven- of benedenwijzende pijltjes. |
|
Pagina verwijderen |
Om een pagina te verwijderen rechtsklik je de paginatab, en kies je "Pagina verwijderen" in het drop-downmenu. |
Opgelet, de enige manier om deze actie ongedaan te maken is de knop "Ongedaan maken" te klikken in de standaard werkbalk. |
|
|
Groeperen, kopiëren en plakken |
Wanneer we voor elke pagina dezelfde lay-out hebben van de verschillende shapes, bijvoorbeeld de kantoorruimte die ik had getekend, kunnen we deze kopiëren op alle pagina's waar we deze willen. |
Om alle shapes te kopiëren selecteer je deze eerst allen, de vlugste manier hiervoor is de toetsencombinatie Ctrl+A te klikken op je toetsenbord. |
Voor we deze gaan kopiëren ga ik deze eerst allen groeperen, dat maakt het makkelijker deze later te positioneren in de nieuwe pagina. Klik hiervoor de knop "Groeperen" in de werkbalk "Actie". |
|
|
Open de tweede pagina door deze paginatab te selecteren, en klik de toetsencombinatie Ctrl+V op je toetsenbord om de gegroepeerde shape te plakken in de nieuwe pagina. |
Wanneer je nu navigeert tussen de twee pagina's zul je zien dat kantoorruimte zich niet op dezelfde plaats bevindt. |
Dit lossen we op met het venster "Grootte en positie".
Eerst bepalen we de positie van de kantoorruimte in de eerste pagina (Gelijkvloers).
Selecteer hiervoor de kantoorruimte en klik de knop "Beeld" in de menubalk.
Selecteer de optie "Venster Grootte en positie". |

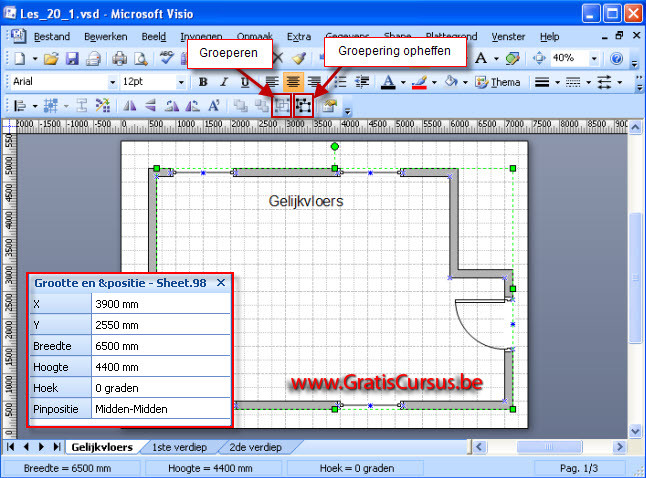

In het venster "Grootte en positie" is het enige wat ons interesseert het vak X en het vak Y.
X is de positie van de gegroepeerde shape vanaf de linkerzijde van de pagina (3900mm).
Y is de positie van de gegroepeerde shape vanaf de bovenkant van de pagina (2550 mm). |
>
|
Vervolgens selecteer je de tweede paginatab, in dit geval "1ste verdiep", en selecteert je de eerder gekopieerde gegroepeerde shape.
Het venster "Grootte en positie" is nog steeds geopend. Typ de waarden in het vak X en het vak Y in, zoals deze zijn in de eerste pagina (gelijkvloers).
3900mm voor vak X dus, en 2550mm voor vak Y. |
|
Het enige wat je nu nog hoeft te doen is de groepering opheffen van de shape zodat je de tekst kunt aanpassen. Klik hiervoor de knop "Groepering opheffen" in de werkbalk "Actie". |
We herhalen deze handelingen voor alle pagina's waar we deze kantoorruimte willen toevoegen. |
|
|
