Les 13

Objecten tekenen

Invoegen "AutoVormen"

Word voorziet ons van meerdere hulpmiddelen om objecten in te voegen in ons document.

Eén daarvan is de knop "Invoegen" (Insert) in de menubalk.

Een ander is de werkbalk "Tekenen" (Draw).

Om deze te openen klikken we op Beeld (View) - Werkbalken (Toolbars) - Tekenen (Draw) in de menubalk.

Met de werkbalk Tekenen is het mogelijk diverse objecten als lijnen, pijlen, cirkels, rechthoeken, foto's etc. in te voegen in ons document.


	tekenopties		selectie pijl
	keuze uit meerdere vormen		lijnen tekenen
	pijlen tekenen		rechthoek tekenen
	ovaal tekenen		tekstvlak tekenen
	WordArt		diagram kaart tekenen
	Clip Art invoegen		afbeelding invoegen
	vulkleur wijzigen/verwijderen		lijnkleur wijzigen/verwijderen
	tekstkleur wijzigen		instellen lijndikte
	streepstijl selecteren		pijlstijl selecteren
	schaduw effecten		3D effecten

Mocht je hem niet zien, kijk even onderaan je document.

Laat ons eerst eens kijken naar de knop "AutoVormen" (AutoShapes).

Wanneer we hierop klikken krijgen we een pop-up menuutje te zien met verschillende keuzes:

Lijnen (Lines)

Verbindingslijnen (Connectors)

Basisvormen (Basic Shapes)

Blokpijlen (Block Arrows)

Stroomdiagram (Flowchart)

Sterren en vaandels (Stars and Banners)

Toelichtingen (Callouts)

Al deze hebben elk nog eens hun eigen submenu, waaruit we een keuze kunnen maken.

Kies de vorm die je wenst, en klik en sleep in je document waar je het object wenst.

In de versies 2003 en XP wordt er nog een vak toegevoegd in je document.

Als je dit niet gebruikt mag je dit verwijderen, door het te selecteren en te klikken op de "Delete"knop op je toetsenbord.

Merk ook op dat bovenaan het submenu een blauw balkje staat.

Wanneer we met onze muisaanwijzer hier over gaan, verandert deze in vier pijltjes.

We hebben dan de mogelijkheid dit submenu "af te scheuren", en te plaatsen waar we deze willen, in ons document.

Dit is handig wanneer we meerdere objecten willen tekenen. Dan hoeven we niet eerst terug op de knop "AutoVormen" te klikken en een submenu te kiezen.

Je hoeft niet te panikeren wanneer je dit submenu hebt gesloten.

Klik gewoon terug op de knop "Autovormen", hij zal er wel aanhangen.

Van zodra je de "AutoVorm" hebt getekend in je document, kan je deze opmaken.

Klik hiervoor met de rechtermuisknop op het object, en kies "AutoVorm opmaken" (Format AutoShape).

In het dialoogvenster dat verschijnt, kunnen we, in de verschillende tabbladen, onze voorkeuren ingeven.

Invoegen van Lijnen, Pijlen, Rechthoeken en Ovalen

Deze objecten invoegen is ook twee keer niks.

Kies de vorm die je wenst, en klik en sleep in het document op de plaats waar je deze wenst.

Ook hier krijg je zo'n vak dat je kunt verwijderen indien je het niet gebruikt.

Wanneer je meerdere objecten van hetzelfde type wil tekenen, dubbelklik je op de betreffende knop.

De knop blijft nu geselecteerd. Klik en sleep op de gewenste positie(s) in het document.
Nadat je het object(en) hebt ingevoegd, klikt u nogmaals op de knop van het tekenobject om dit
te "de-selecteren" of drukt u op ESC-toets op uw toetsenbord.

Om vierkanten en cirkels te tekenen houden we de Shifttoets op ons toetsenbord ingedrukt.

Invoegen WordArt

Met WordArt kunnen we teksten maken die moeten opvallen.

Om WordArt in te voegen in ons document, je raad het al, klikken we de knop WordArt.

Dit opent het dialoogvenster WordArt-galerie:

We kiezen een stijl en klikken op OK.

In het volgende venster kiezen we een lettertype en grootte.

En klikken op OK.

Om de opmaak van het WordArt object op te maken, rechtsklikken we ook hier op het object.

Opvulkleur, Lijnkleur en Tekstkleur toevoegen

Naast de "Opvulkleur"-knop in de werkbalk staat er een zwart pijltje. Klikken we hierop dan kunnen we een kleur bepalen uit het kleurenpalette dat verschijnt.

Maar onder dit kleurenpalette hebben we de optie "Opvuleffecten" (Fill effects).

Wanneer we hierop klikken, verschijnt het dialoogvenster "Opvuleffecten" (Fill effects)

In dit dialoogvenster hebben we vier tabbladen waarmee we de opvulkleur van ons object kunnen bepalen.

De mogelijkheden zijn enorm, je moet ze allen maar 's uitproberen.

style="display:inline-block;width:120px;height:90px" >

Hetzelfde geld voor de lijnkleur, of we kiezen een kleur of we kiezen de optie "Patroonlijnen".

In het dialoogvenster "Patroonlijnen" hebben we 1 tabblad, waarin we het patroon en de kleur voor achtergrond en voorgrond bepalen.

En klikken op het pijltje naast de knop tekstkleur, geeft ons een kleurenpalette weer waaruit we onze kleur voor de tekst kunnen kiezen.

Lijnstijl bepalen

Klikken op de volgende drie knoppen, Lijnstijl, Streepstijl en Pijlstijl opent een menu waaruit we een keuze maken om de stijl van de lijn te bepalen.

Schaduweffect

Het schaduweffect is nog een ander leuk effect waarmee we ons object een nog betere uitstraling kunnen geven.
WordArt, sommige types uit "AutoVormen, basis vormen, lijnen, al deze objecten kunnen we een schaduw geven.
Eerst tekenen we ons object in ons document.
Selecteer het object, en druk op de knop "Schaduw".
Uit het pop-up menu klik je de schaduw die je wenst.
Dat is het, je schaduw wordt toegevoegd aan je object.

We kunnen de eigenschappen van de schaduw nog aanpassen.

Klik hiervoor nogmaals op de "Schaduw"knop, en kies "Schaduwinstellingen" (Shadow Settings) in het dropdown menu.

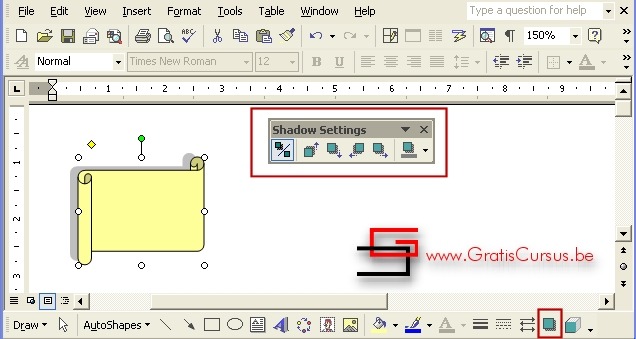

De werkbalk "Schaduwinstellingen" opent.

Hierin hebben we 6 knoppen waarmee we de eigenschappen van de schaduw kunnen aanpassen.

schaduw aan/uit
schaduw naar boven verschuiven
schaduw naar onder verschuiven
schaduw naar links verschuiven
schaduw naar rechts verschuiven
schaduwkleur

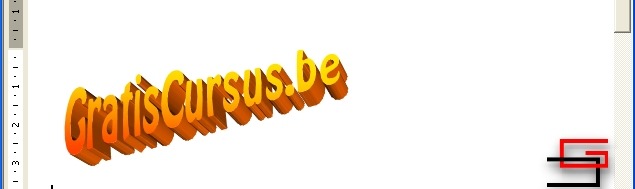

3D-effecten

De 3D effectenknop is ongeveer gelijk aan de schaduwknop.

Eerst selecteren we het object.

Daarna klikken we op de 3D-effecten knop.

Uit het popup menu kiezen we het type 3D-effect.

We klikken nogmaals op de 3D-effecten knop, en kiezen "3D-instellingen".

Dit opent de werkbalk "3D-instellingen".

In de werkbalk "3D-instellingen" hebben we 10 knoppen waarmee we de 3D eigenschappen van het object kunnen aanpassen:

3D-effect aan/uit
schuin omlaag
schuin omhoog
schuin naar links
schuin naar rechts
diepte
richting
belichting
oppervlak
3D-kleur

De beschrijving van de knoppen zeggen volgens mij genoeg, en behoeven verder geen uitleg.

Het gebruik van de tekenknop

Deze knop staat uiterst links op de Tekenen-werkbalk.

Wanneer we hierop klikken, verschijnt er een popup menu:

Hierin hebben we de keuze:

Groeperen (Group)
Hiervoor selecteren we minimum twee objecten, en klikken op de knop groeperen, of we selecteren het gegroepeerde object en klikken nogmaals op de knop groeperen om dit te "de-groeperen"
Volgorde (Order)
Hiermee kunnen we het object naar de achtergrond, voorgrond, voor tekst, achter tekst etc. brengen.
Draaien of spiegelen (Rotate or Flip)
Hiermee draaien we het object naar links of rechts, of spiegelen we het object horizontaal of verticaal.
Tekstomloop (Text Wrapping)
Hiermee wijzig je de omloop van de tekst tegenover het object
AutoVorm wijzigen (Change AutoShape)
Met deze knop kunnen we de vorm van het object wijzigen, zonder het opnieuw te moeten tekenen.

Tekst in objecten invoegen

Om tekst in een object te plaatsen, rechtsklik je met de muis op het object, en kies je "Tekst toevoegen" (Add Text).

In het tekstvak dat verschijnt, typ je de tekst.

Je kunt uiteraard geen tekst invoegen in lijnen, en pijlen etc.

Tekstvakken invoegen

Om tekstvakken toe te voegen in ons document, selecteren we de knop "Tekstvak" (Text Box), en klikken en slepen in ons document tot we de gewenste hoogte en breedte voor ons tekstvak hebben bereikt.

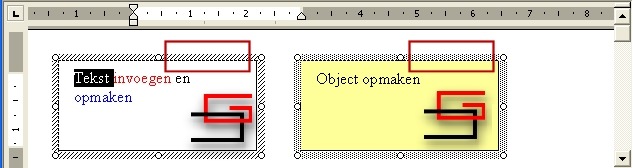

Wanneer de rand van het tekstvak uit schuine streepjes bestaat ////// , kunnen we tekst intypen en de tekst opmaken.

Wanneer de rand van het tekstvak kleine puntjes weergeeft, betekent dit dat het tekstvak is geselecteerd, en kunnen we het tekstvak opmaken.
