| Les 6 | Tekenen in SketchUp (2) | ||
Het gereedschap "Gum"  |
|||

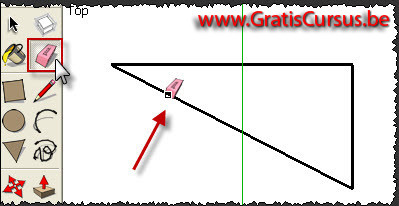

Dit even tussendoor, omdat ik het toch al had in de vorige les over het verwijderen van opvullingen. Wens je een lijn te verwijderen selecteer je het gummetje, en klik je de lijn die je wenst te verwijderen. |
|||
 |
|||

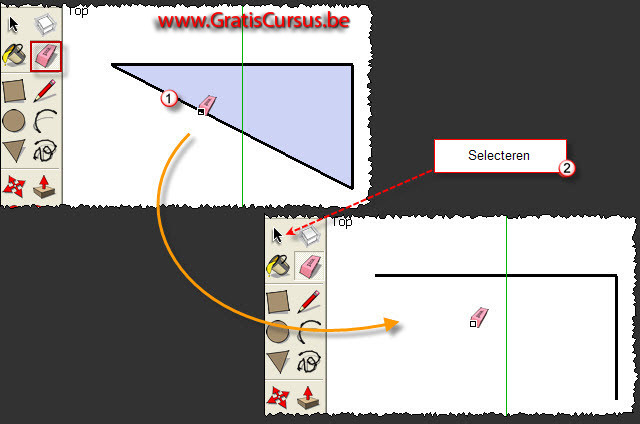

| Met het gummetje kunnen we geen opvullingen verwijderen, maar verwijder je een lijn, of beter gezegd een rand van een vlak, dan verwijderd automatisch ook de opvulling (1) van dit vlak. | |||
 |
|||
| Een tweede manier om een lijn te verwijderen is deze lijn te selecteren door middel van het gereedschap "Selecteren" (2), en de Deleteknop op je toetsenbord te klikken. Ook op deze manier zal de opvulling, wanneer die er is, automatisch worden verwijderd. | |||
Het gereedschap "Polygoon"  |
|||
| We gebruiken het Polygoongereedschap om veelhoeken te tekenen. | |||
| Het aantal hoeken dat we wensen typen we in de VCB box. | |||
| Om een polygoon te tekenen selecteren we eerst het gereedschap in de gereedschapbalk. | |||
| Ook hier kunnen we tekenen op twee methoden. | |||
| Klikken en slepen, of volgens mij de correcte manier, klikken - verplaatsen - klikken. | |||
| Klik in de tekenruimte waar je de veelhoek wil plaatsen. Met de eerste klik bepaal je het middelpunt van de veelhoek. | |||
| Verplaats de muisaanwijzer. Hiermee bepaal je de radius. | |||
| En klik nogmaals om het polygoon te plaatsen. | |||
| Standaard heeft een polygoon zes zijden. | |||
| Om dit te wijzigen typ je het aantal zijden gevolgd door de letter s en klik de Entertoets op je toetsenbord. Wens je de afmeting van een zijde te wijzigen, typ je vervolgens de afmeting, bvb 200, en klik je de Entertoets. |
|||
| Even samenvatten. Ik wil een vijfhoek tekenen waarvan een zijde de afmeting heeft van 2 meter, 200 cm dus. | |||
| Ik selecteer eerst uiteraard het Polygoon in de gereedschapbalk. | |||
| Ik klik éénmaal in het tekengebied en verplaats de muisaanwijzer. | |||
| Ik typ 5s en klik Enter. Dit geeft me een polygoon met 5 zijden. | |||
 |
|||
| Ik typ 200 en klik Enter. Dit maakt een zijde 200 cm. |
|||
 |
|||
| Je kunt de afmetingen en het aantal zijden steeds wijzigen door een ander nummer, al dan niet gevolgd door de letter s te typen. | |||
| SketchUp zal steeds het zojuist het getekende polygoon aanpassen. | |||
| > | |||
| Heb je het polygoon gedeselecteerd, of heb je een ander object getekend, dan kun je nog steeds de afmetingen en het aantal zijden van het reeds eerder getekende polygoon wijzigen. | |||

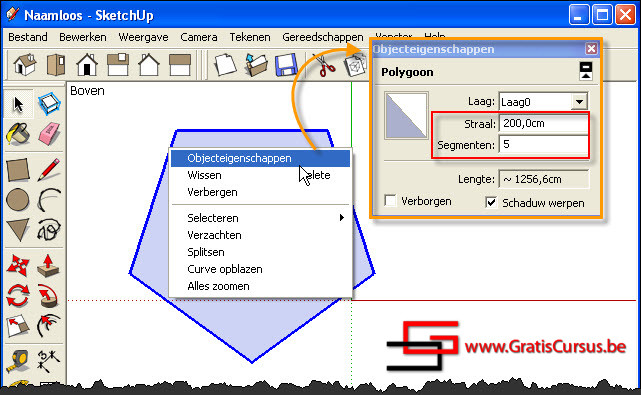

| Klik hiervoor met de rechtermuisknop op de rand van het polygoon en kies "Objecteigenschappen" in het drop-downmeu. Dit opent het dialoogvenster "Objecteigenschappen" waar je in het invulvak "Straal" de afmeting kunt aanpassen en in het vak Segmenten het aantal zijden kunt wijzigen. Het maximum aantal zijden is 999. |
|||
 |
|||
